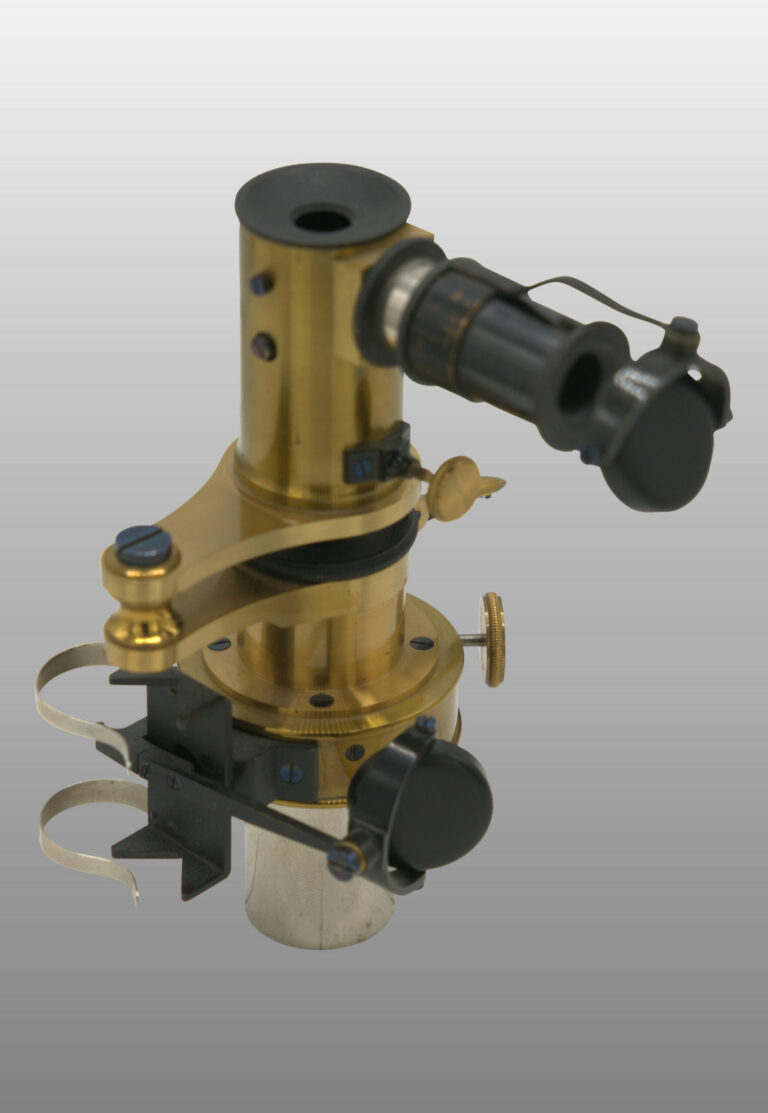

Micro-spectroscope d’après ABBE

Cet oculaire est spécialement désigné pour l’examen de l’absorption du spectre d’objets microscopiques, mais aussi adapté pour des analyses spectroscopiques d’un large éventail d’objets, liquide ect.

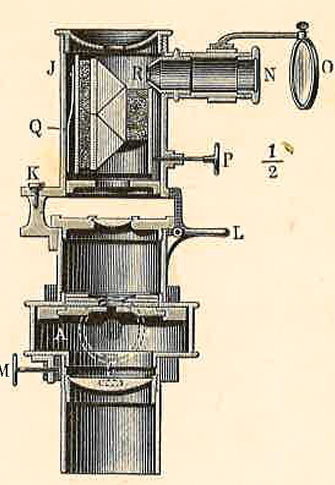

La lentille achromatique supérieure est focalisée sur la fente qui peut être élargie ou rétrécie en tournant la vis F. La vis H sert à réduire la longueur de la fente, de sorte que lorsque le prisme de comparaison est inséré, l’image de l’objet que nous analysons de trouve complément dans la fente.

En dessous de l’oculaire, un prisme d’Amici avec une grande dispersion, est tourné par le pivot K pour permettre que l’ajustement de l’objet soit contrôlé, le prisme est retenu dans sa position axiale par le ressort L.

Une échelle est projetée dans le spectre au moyen du tube et du miroir qui sont attachés sur la monture du prisme. Les divisions de l’échelle indiquent en décimales d’un micron la longueur d’one de la section du spectre superposé. La vis P sert à ajuster l’échelle relative au spectre.
