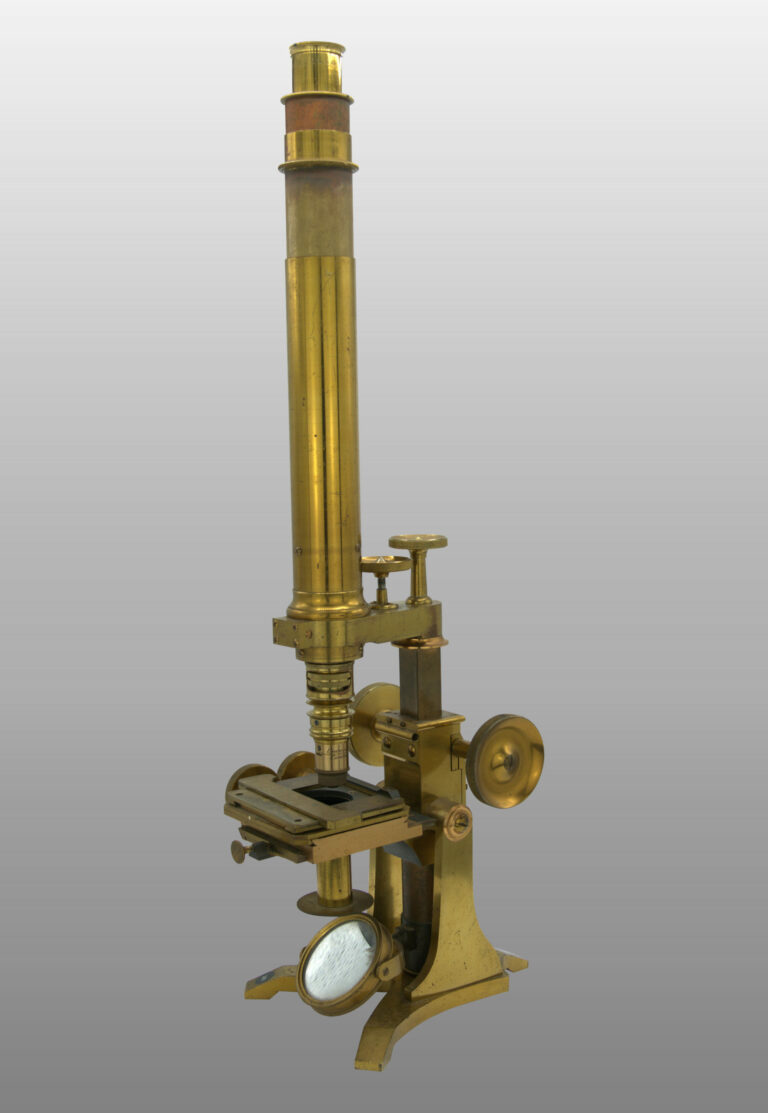

Grand Microscope inclinant

Ce modèle ressemble aux appareils d’Andrew Ross a laissé. Monté sur un pied triangulaire, deux plaques verticales étaient fixées. Un axe supportant tout le corps du microscope était fixé par un axe et cela permettait de régler l’inclinaison du microscope. L’axe du mouvement macrométrique était carré. Deux gros boutons font monter ou descendre cette colonne. Cette conception est théoriquement inférieure à une barre triangulaire mais cela marchait quand même avec une grande souplesse. La vis micrométrique est d’une conception de second ordre. Les mouvements de la platine marchent avec des pignons et crémaillères. Un support à glissement permet de tourner la préparation. Le support de condenseur est fixé sous la platine.et le miroir sont bons. Le tube peut être escamoté de l’axe optique. Patent 13251,12

Dans une boîte en acajou à serrure
