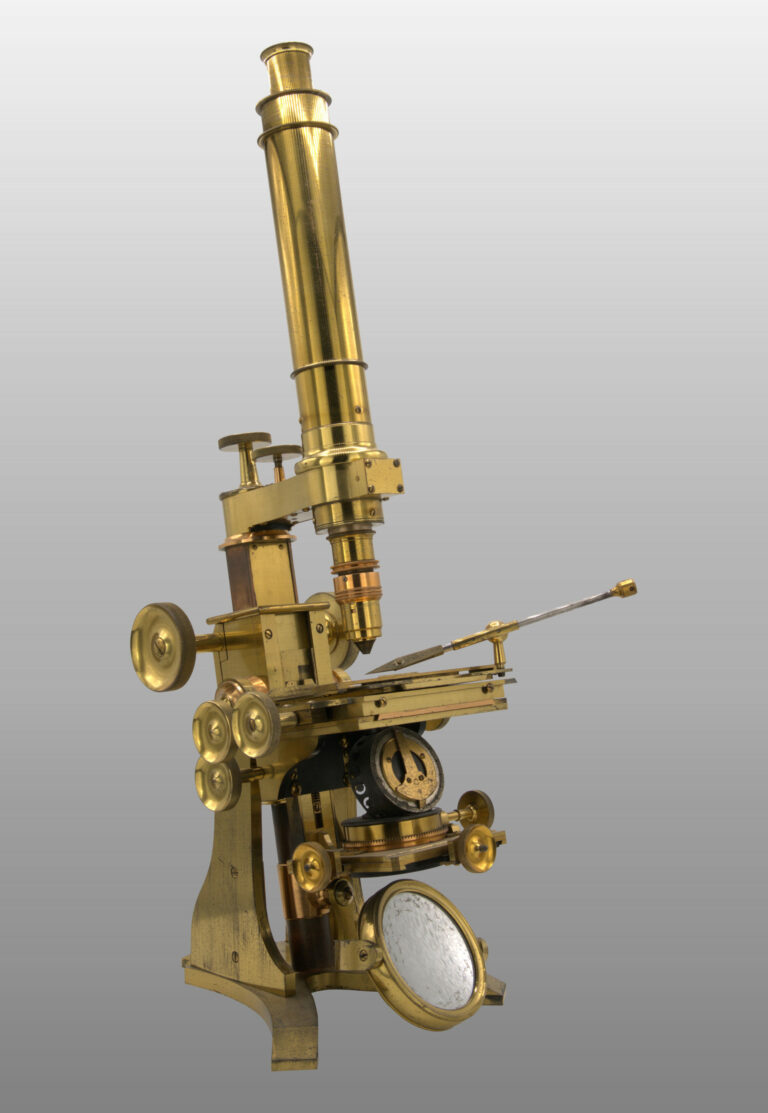

Grand Microscope inclinant

Ce modèle est la forme la plus complète que Baker a laissé. Monté sur un pied triangulaire, deux plaques verticales étaient fixées. Un axe supportant tout le corps du microscope était fixé par un axe et cela permettait de régler l’inclinaison du microscope. Cette base n’était pas assez lourde pour supporter tout le poids du microscope en position très inclinée car le centre de gravité était trop haut. L’axe du mouvement macrométrique était carré. Cette conception est théoriquement inférieure à une barre triangulaire mais cela marchait quand même avec une grande souplesse. La vis micrométrique est d’une conception de second ordre. Les mouvements de la platine ne marchent pas à la même vitesse, le mouvement latéral est plus lent que le vertical. Il n’y a pas de repère et la rotation de la platine existe mais partiellement. Le support de condenseur et le miroir sont bons. La finition était excellente. Le travail avec des objectifs à immersion de grande ouverture n’était pas régulière. Toutes les façons, tous ces défauts auraient pu être modifiés rapidement. Avec un pied beaucoup plus large, une meilleure mise au point fine, une platine tournant construite sur des meilleurs principes, et si la rotation avait été complète et concentrique, ce qui n’était pas le cas, cet instrument aurait été, même pour un cadeau, un admirable microscope.

Dans une boîte en acajou à serrure
