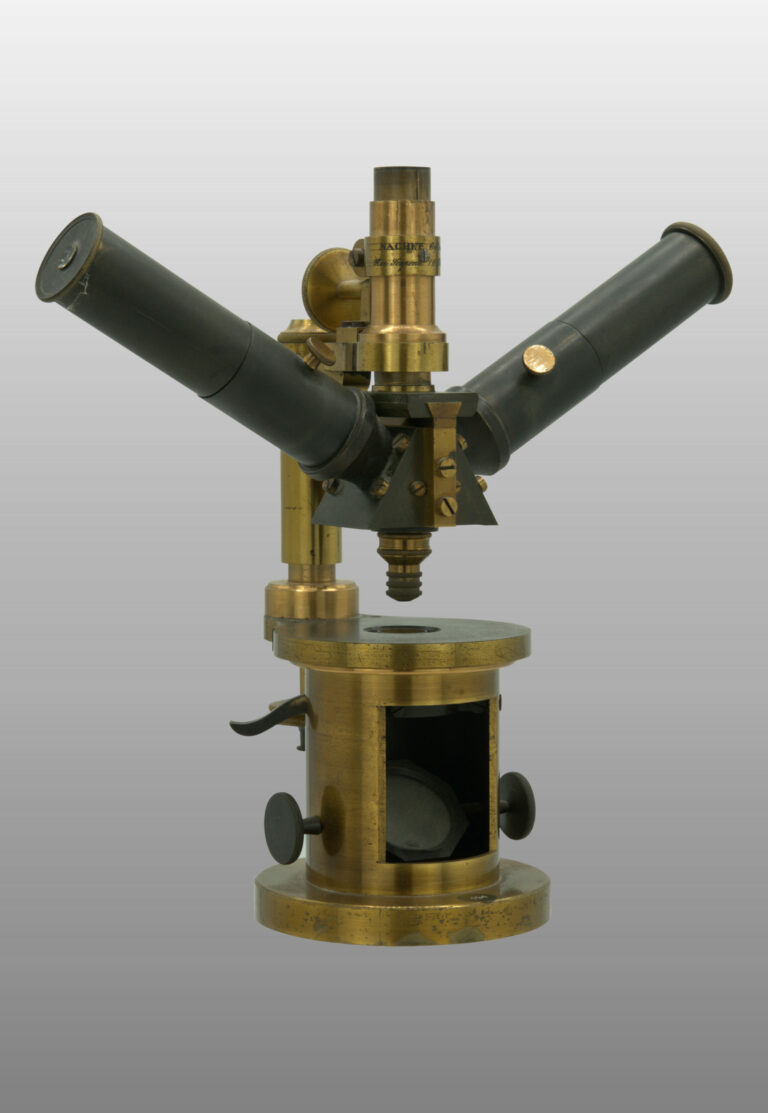

Microscope tambour binoculaire oblique

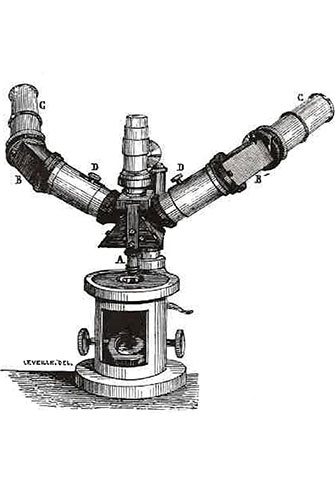

Mouvement lent et prompt, la crémaillère de précision, le miroir plan, l’appareil peut introduire les diaphragmes sous l’objet. Les deux tubes monoculaires sont écartés et forment un angle de 120 °. Cela permet à deux observateurs de regarder simultanément un même objet. L’image est divisée au-dessus de l’objectif par un prisme situé sur le même plan et dont les faces réfléchissantes et rapprochées les unes des autres forment une pyramide divisant l’image en deux faisceaux égaux et semblables. Ces images sont aussi redressées d’un côté, de sorte qu’en plaçant sur leur trajet un prisme perpendiculaire au premier, on obtient une image redressée complétement. La vis micrométrique se trouve sous la colonne à l’arrière.

Objectif 1, Oculaires 2x
